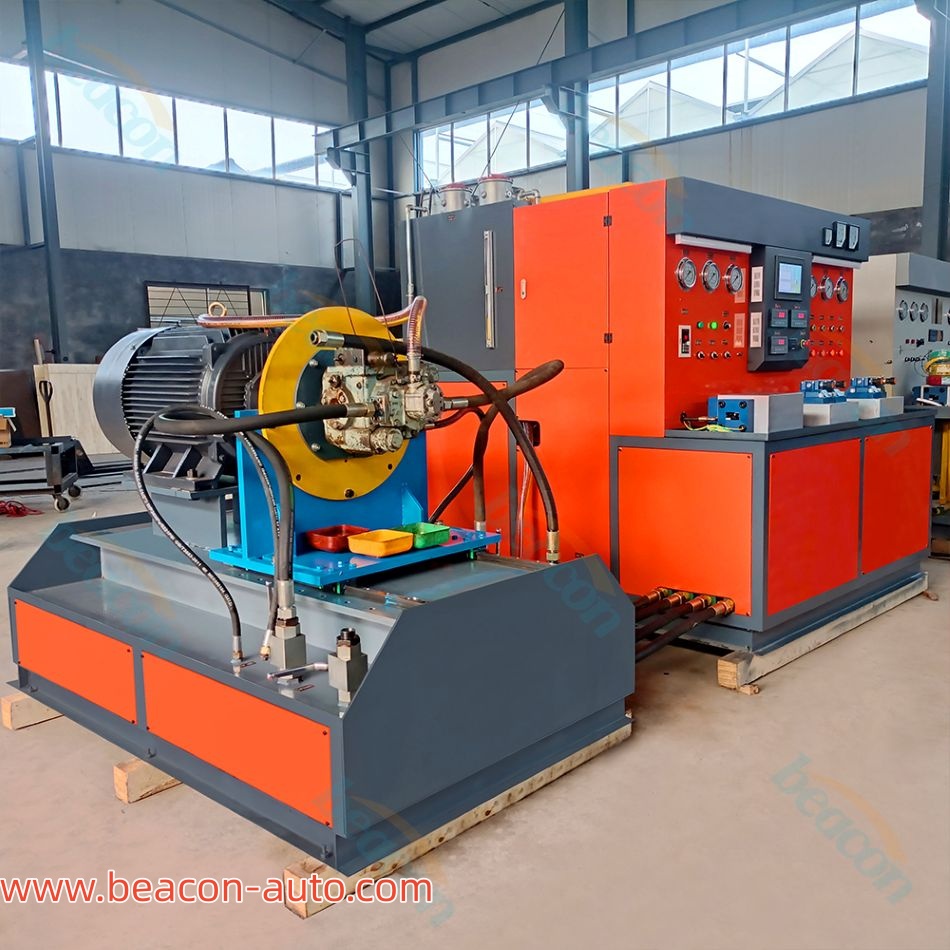

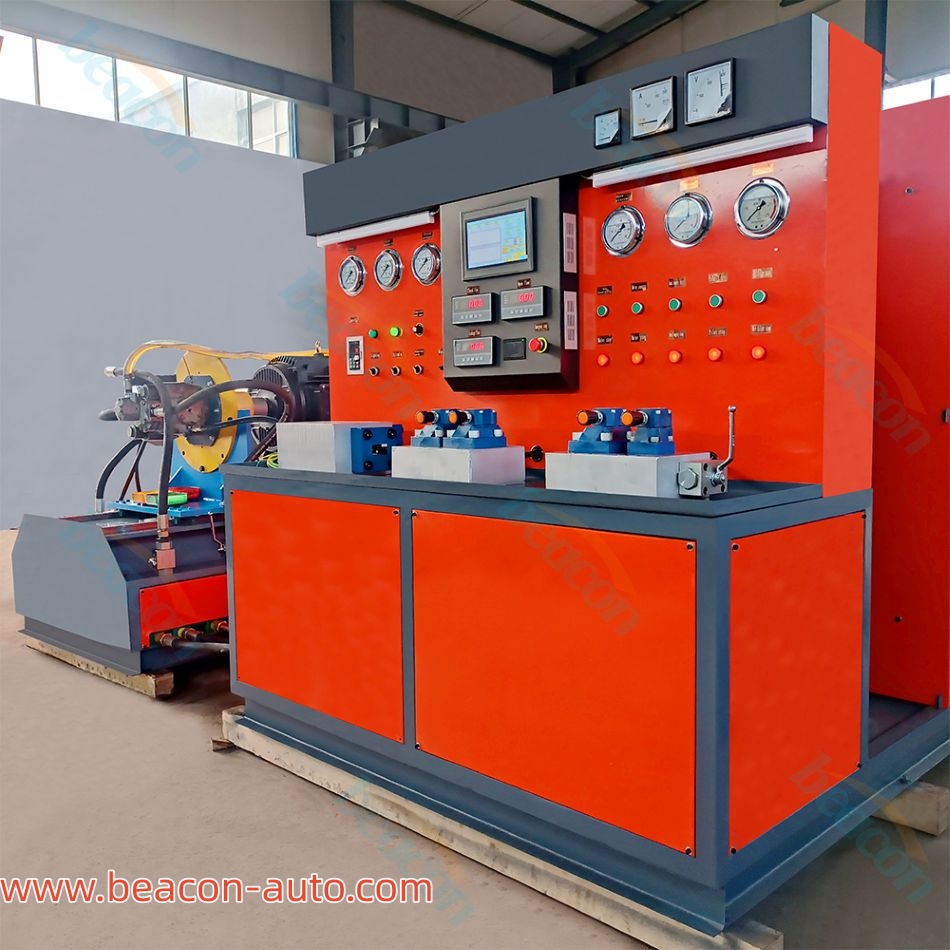

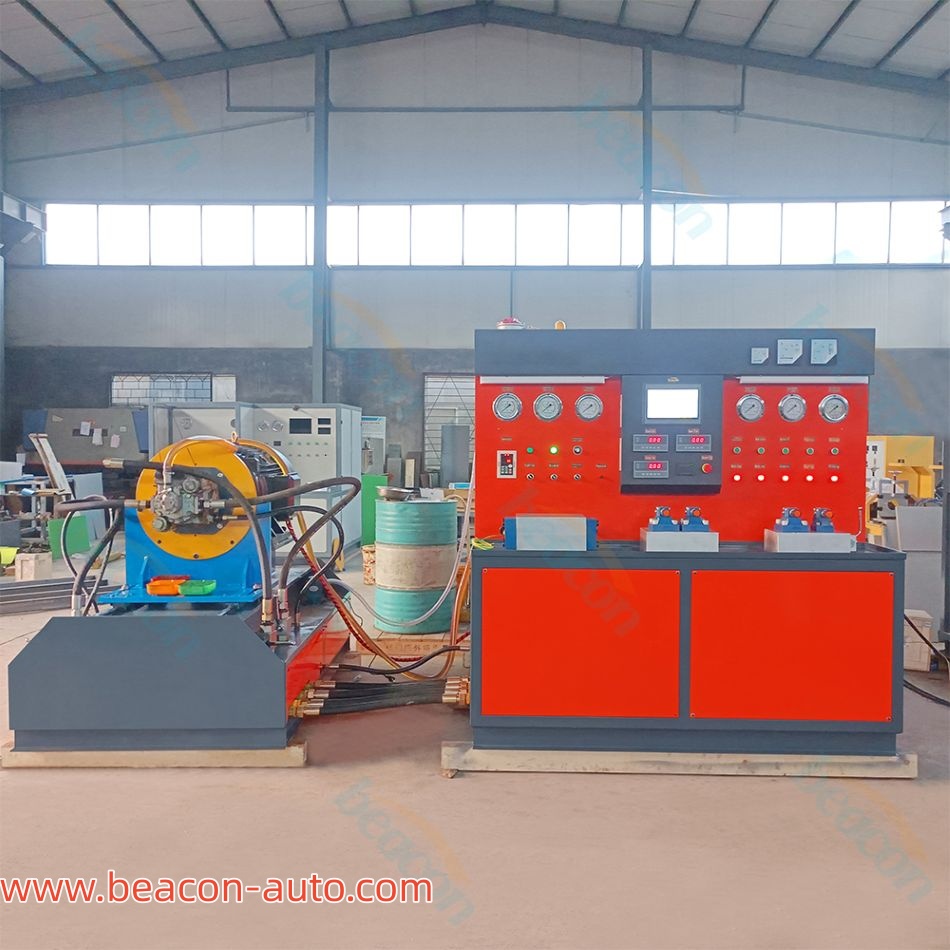

Стенд для испытания клапанов двигателя гидравлического насоса HP-B

Испытательный стол для гидравлических насосов HP-B предназначен для характеристических испытаний одинарных и двойных гидравлических насосов, открытых и закрытых гидравлических насосов и гидравлических двигателей

Whatsapp: +86-18253885137

Тел. / Wechat: 0086-18253885137

Электронная почта: franksong@beacon-machine.com

расследование

Введение

Стенд для испытания клапанов двигателя гидравлического насоса HP-B

Тестовые проекты:

1. Тест проверки вытеснения: давление без нагрузки и измерение вытеснения.

2. Тест объемной эффективности: измерение объемной эффективности при номинальных рабочих условиях.

3. Тест перегрузки: максимальный вытеснение, номинальная скорость, 110% номинального давления или работа менее 1 минуты при максимальном давлении.

4. Внешняя утечка: в вышеуказанном тесте проверьте утечку уплотнительной части.

5. Давление в системе может достигать 35 МПа.

Стенд для испытания клапанов двигателя гидравлического насоса HP-B Испытательный стенд для гидравлического насоса HP-B

параметр

Функции и параметры системы испытательного стенда:
1. Режим привода: частотно-регулируемый электропривод мощностью 75 кВт+15 кВт
2. Метод регулировки скорости: частотно-регулируемая регулировка скорости 0-3000 об/мин.
3. Метод нагружения: ручное двухканальное нагружение 35 МПа. Одновременно можно испытывать два насоса.
4. Максимальный расход системы ≦380 л/мин
5. Максимальный расход вспомогательной системы ≦7,5 л/мин, а максимальное давление вспомогательной системы 16,5 МПа.
6. Диапазон температур рабочей среды оборудования: 0-60 ℃

7. Требования к питанию оборудования: AC380 В (315 А)

8. Режим отображения: скорость вращения, расход, цифровой дисплей трубки, давление отображается ударопрочным манометром. Метод подачи масла: самовсасывающая подача масла и принудительная подача масла.
9. Испытательные компоненты: в основном проверяют открытые гидравлические насосы и закрытые насосы. Вспомогательное испытание гидравлических клапанов, гидравлических цилиндров и т. д.
10. Левый насос и правый насос; оба могут быть проверены
11. Обеспечьте насос масляного фильтра для сбора вытекшего масла.
12. 4-ступенчатая фильтрация впускного и возвратного масляного фильтра имеет функцию сигнализации.
13. Объем топливного бака: 1 кубический метр
14. Продавец не несет ответственности за установку и отладку оборудования на месте.
15. Основной цвет оборудования: оранжевый
16. Мощность двигателя подачи пилотного масла 3 кВт
17. Имеется 8 манометров
18. Гидравлический насос, стенд гидравлического двигателя

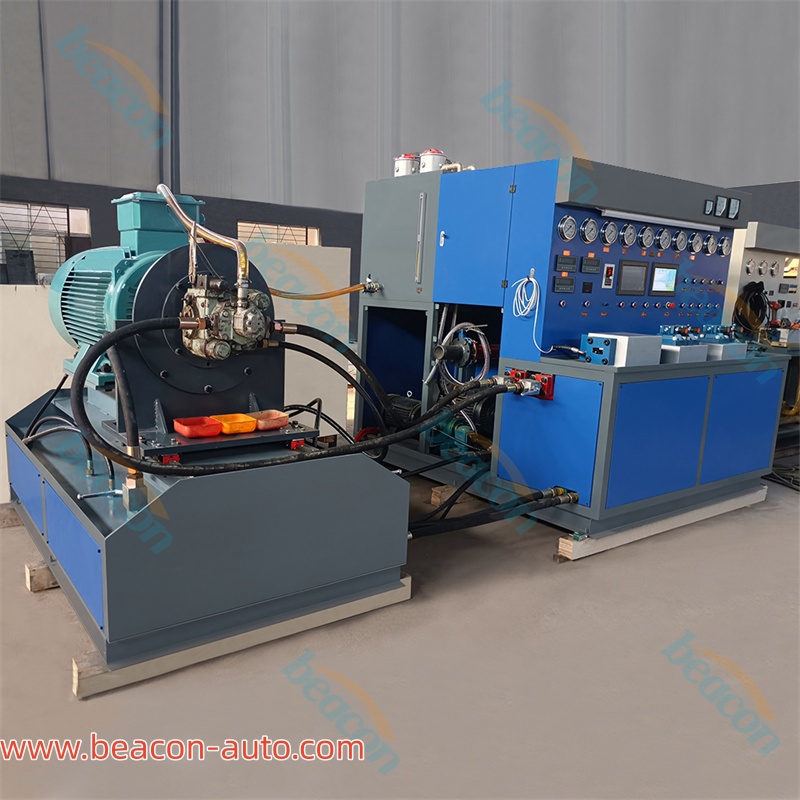

Вид сбоку на испытательный стенд для клапанов двигателя гидравлического насоса HP-B
