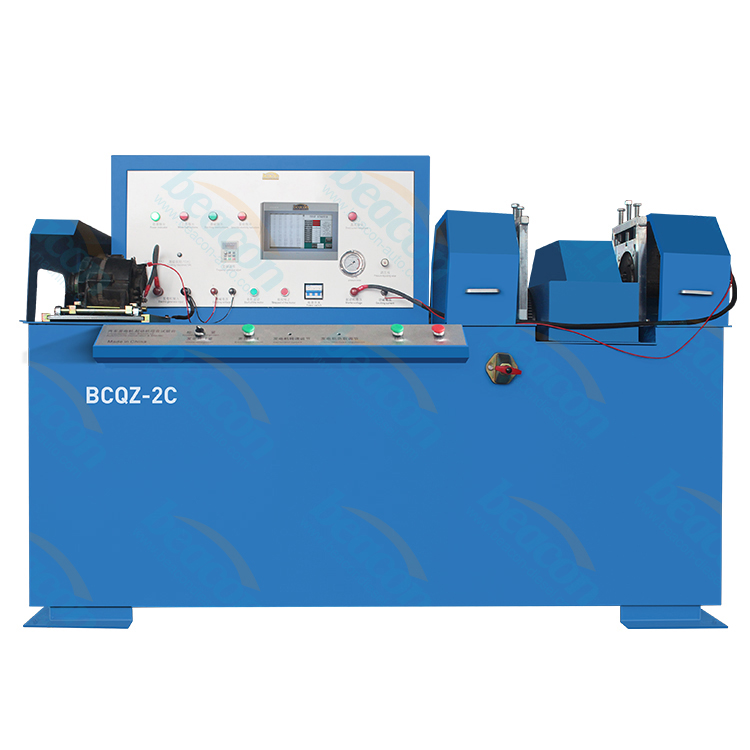

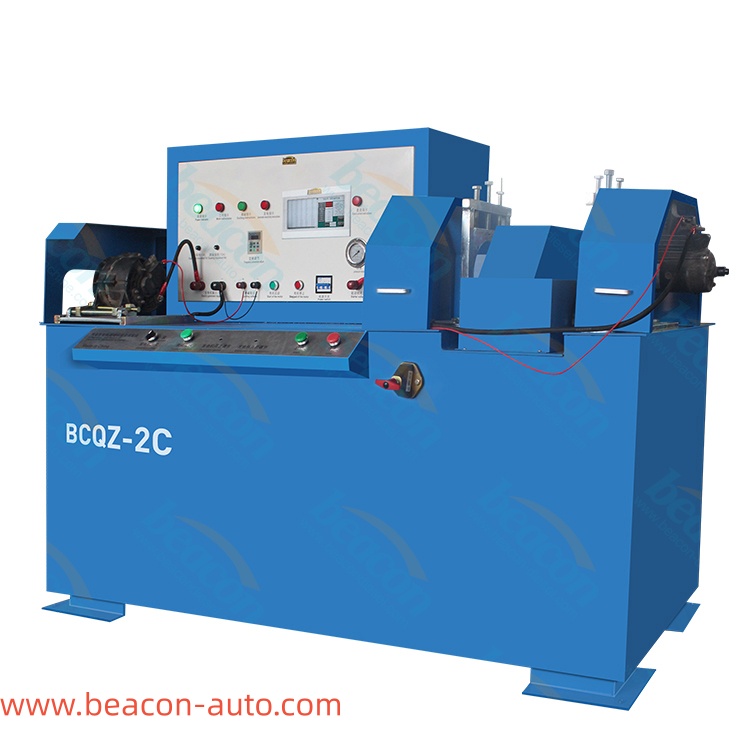

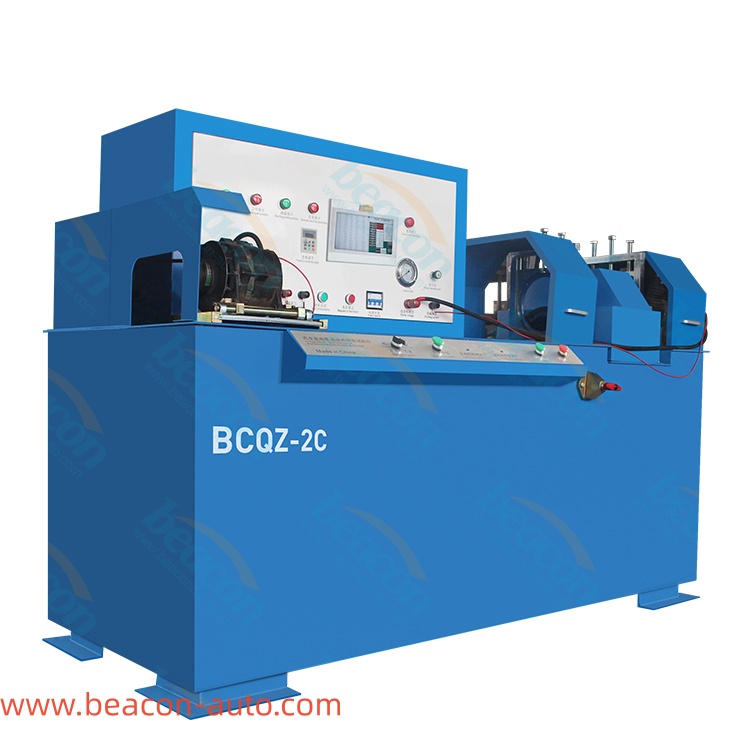

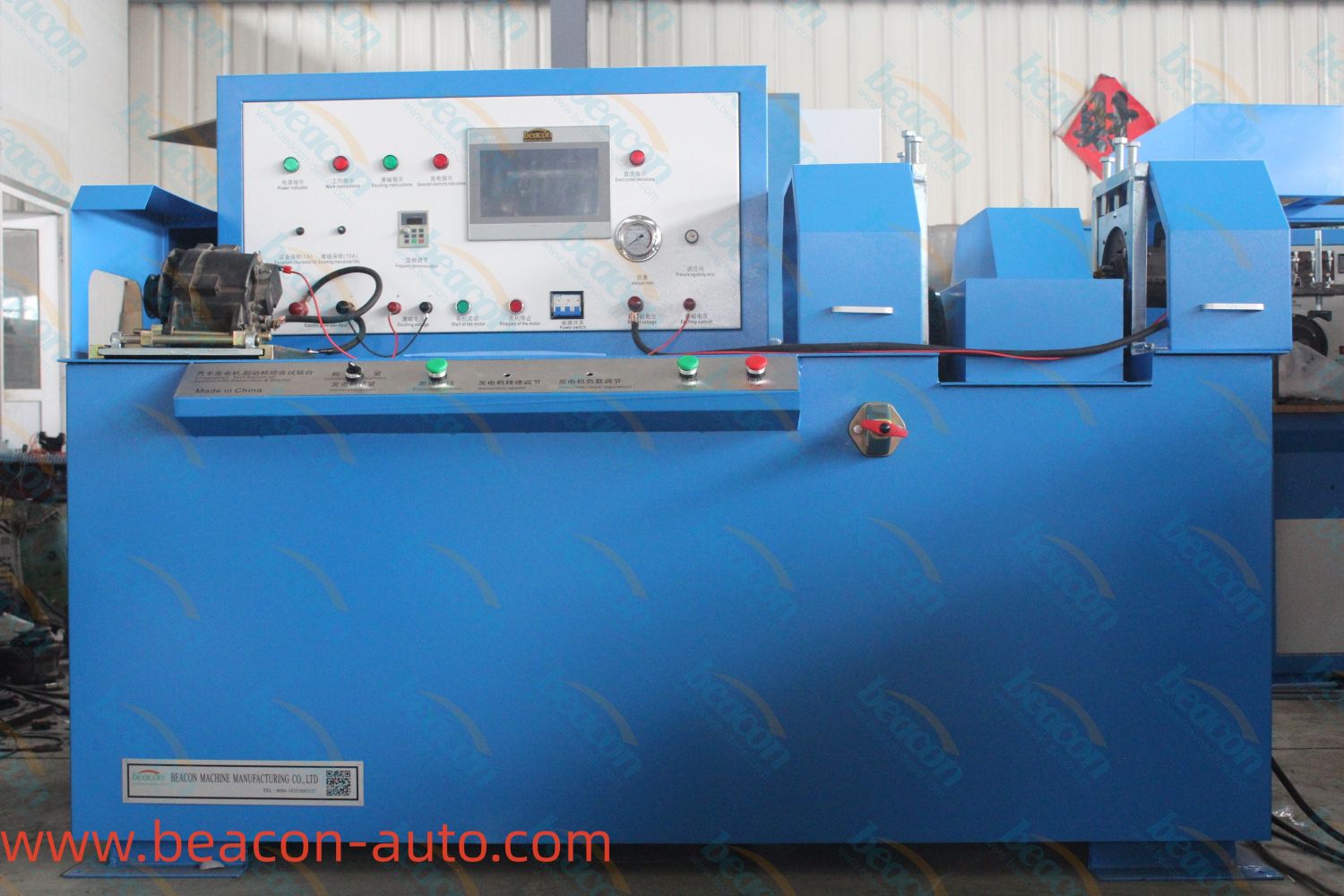

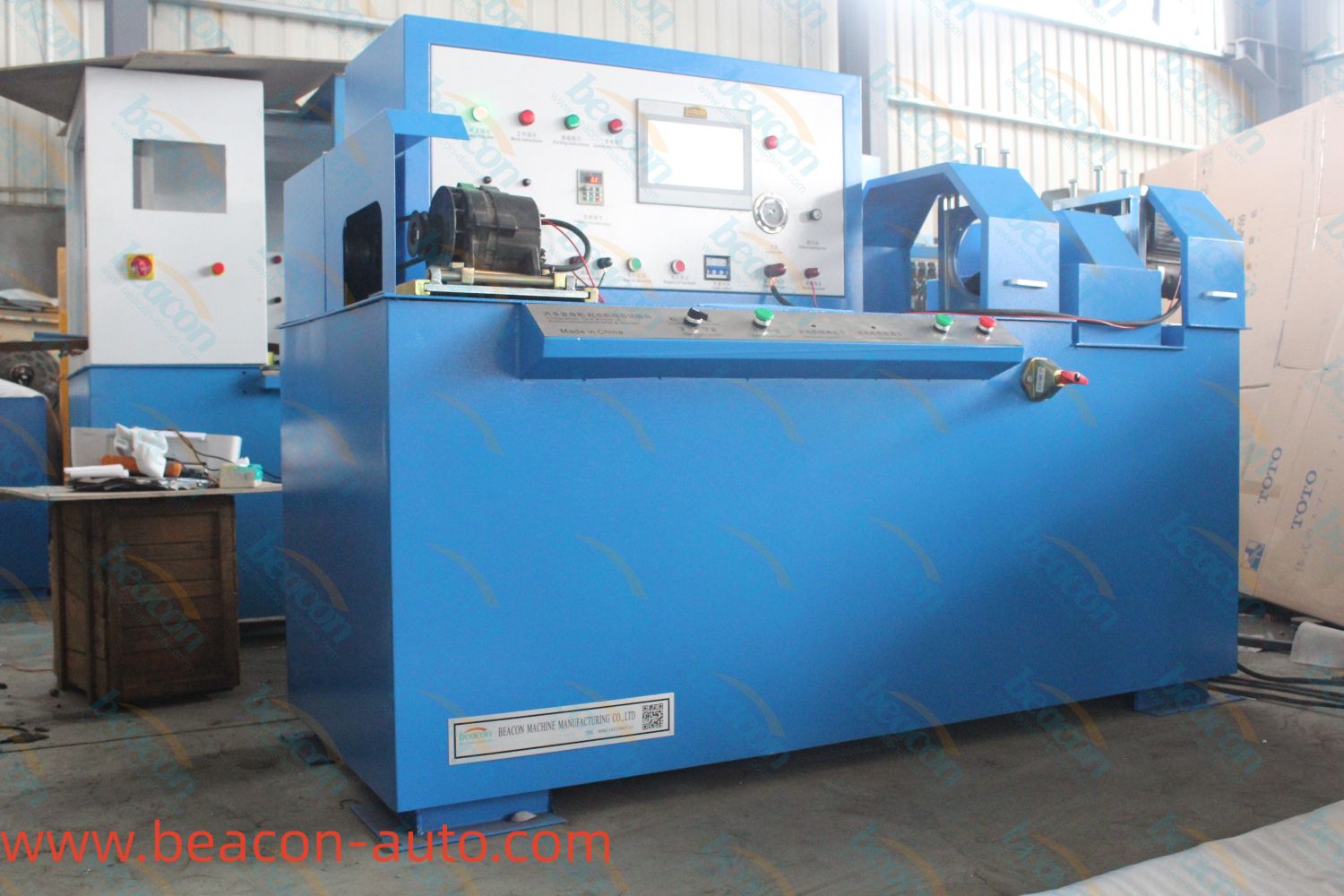

Испытательный стенд для стартера и генератора BCQZ-2C

    Испытательный стенд для стартера и генератора BCQZ-2C

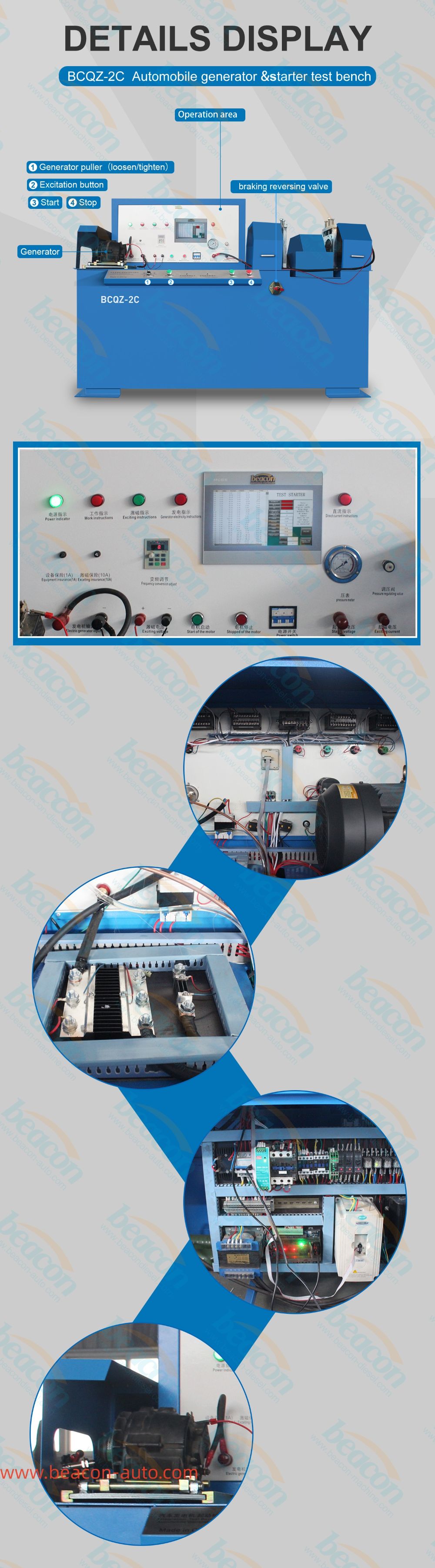

Стенд для испытания стартер-генератора BCQZ-2C оснащен регулировкой скорости с преобразованием частоты в сочетании с управлением с помощью ПЛК и сенсорного экрана. Он в основном используется для проверки производительности автомобильного генератора и стартера, а также для испытаний специальных генераторов и стартеров. Машина имеет высокие характеристики. чувствительность регулирования, высокая управляемость и высокая степень автоматизации. Нагрузка использует электронный модуль, который является безопасным и надежным. Сенсорный экран выполняет обработку данных, отображает и распечатывает результаты обнаружения и кривые формы сигналов, а также может осуществлять динамическое обнаружение различных сигналов. типы генераторов и стартеров.

Стенд для испытания стартера-генератора BCQZ-2C. Инструкции по установке.

1. Отрегулируйте расстояние между разъемами в соответствии с моделью автомобильного генератора, которое немного больше ширины монтажной рамы генератора, а затем проденьте шатун через монтажное отверстие между разъемом и концом генератора. шатуна фиксируется гайкой для крепления разъема. При установке обращайте внимание на совмещение канавки кожаного шкива генератора и канавки шкива двигателя.

Наденьте клиновой ремень/клиновой ремень на ремень генератора и двигателя. Установка клинового ремня/клинового ремня должна легко закрываться и сниматься вручную, если длина клинового ремня/клинового ремня слишком велика. или слишком мал, замените клиновой ремень/клиновой ремень.

Поверните ручку с надписью «верхняя затяжка генератора» в направлении «затяжка», чтобы натянуть ремень. Если клиновой ремень проскальзывает во время пробного запуска, нажмите кнопку, чтобы постепенно натянуть клиновой ремень.

После работы поверните ручку в «свободное» положение, чтобы вернуть опорную пластину в исходное положение.

Примечание: во время проверки генератора будьте осторожны и не прикасайтесь руками к клиновому ремню/клиновому ремню и шкиву во избежание опасности.

Стендовый тестер стартера генератора BCQZ-2C. Этапы работы:

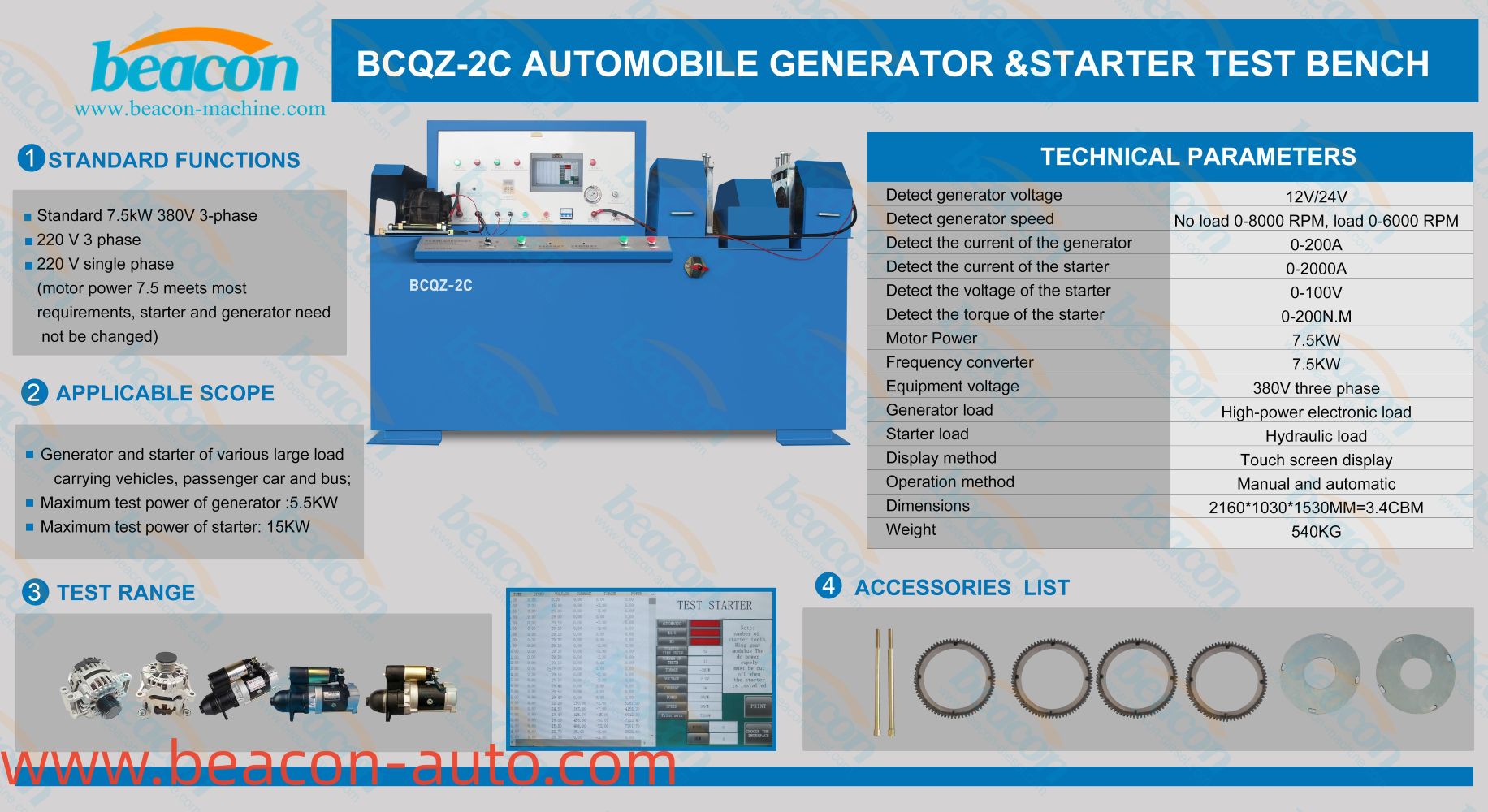

Входное напряжение 380 В переменного тока, 50 Гц;

Мощность двигателя: 7,5 кВт

Мощность преобразователя частоты: 7,5 кВт (трехфазный переменный ток)

Рулевое управление: вперед и назад;

Диапазон регулирования скорости: без нагрузки 0-8000 об/мин, нагрузка 0-6000 об/мин;

1. Режим нагрузки: электронный модульный постоянный ток (0 ~ 300 А).

Рабочий ток генератора: 0-300А (плавно регулируемый)

2. Заводская настройка преобразователя частоты: 0 ~ 80 Гц.

Напряжение возбуждения: 12 В постоянного тока 24 В постоянного тока

Ток возбуждения: 10А

Зажим генератора: Электрический

Регулировка скорости генератора: сенсорного типа

Регулировка нагрузки генератора: сенсорного типа

3. Режим отображения: сенсорный экран

4. Рабочее напряжение стартера: (выбирается в зависимости от стартера)

Рабочий ток стартера: 0-2000А

Крутящий момент стартера: 0 ~ 200 Нм.

Диапазон скоростей стартера: 0-9999 об/мин.

Настройка давления масла: 0 ~ 1 МПа (произвольная регулировка)

Время начала: любая настройка

Стартерный тормоз: гидравлический автоматический тормоз

Внешний аккумулятор: 12 В или 24 В (предоставляется пользователем)
