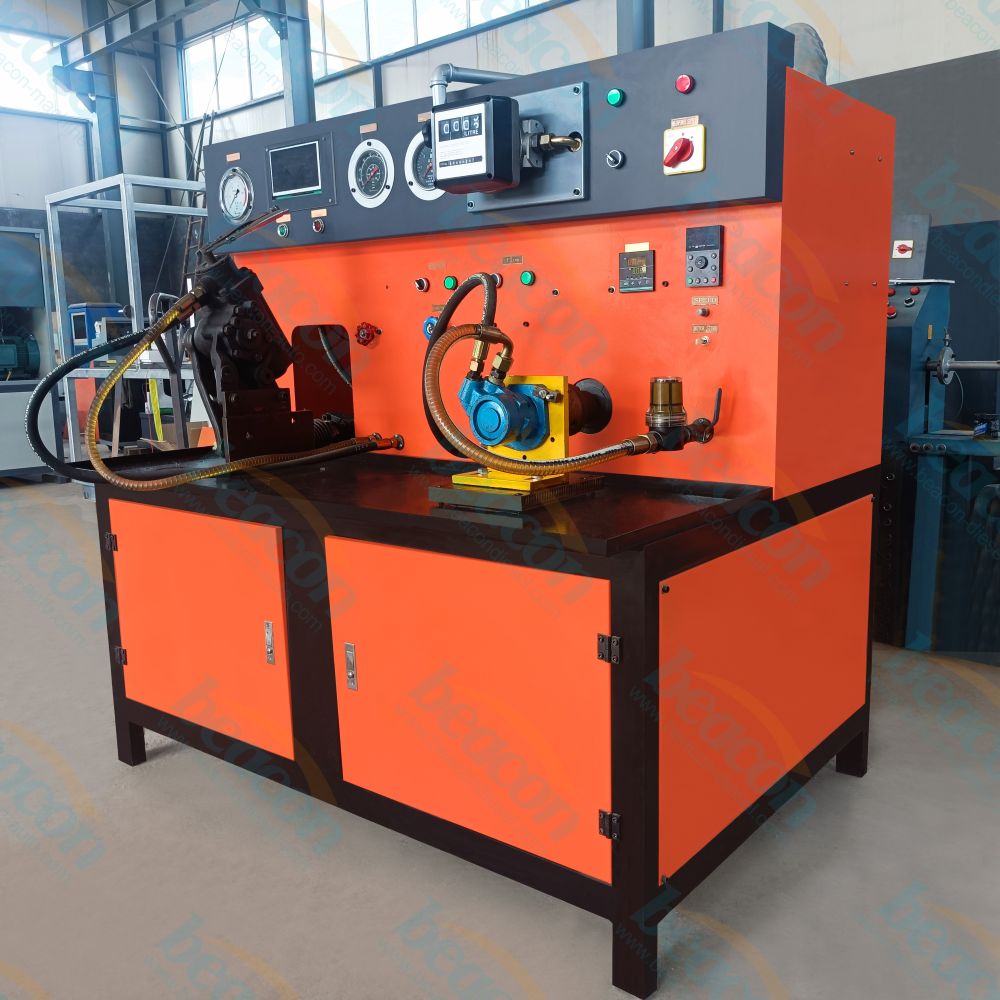

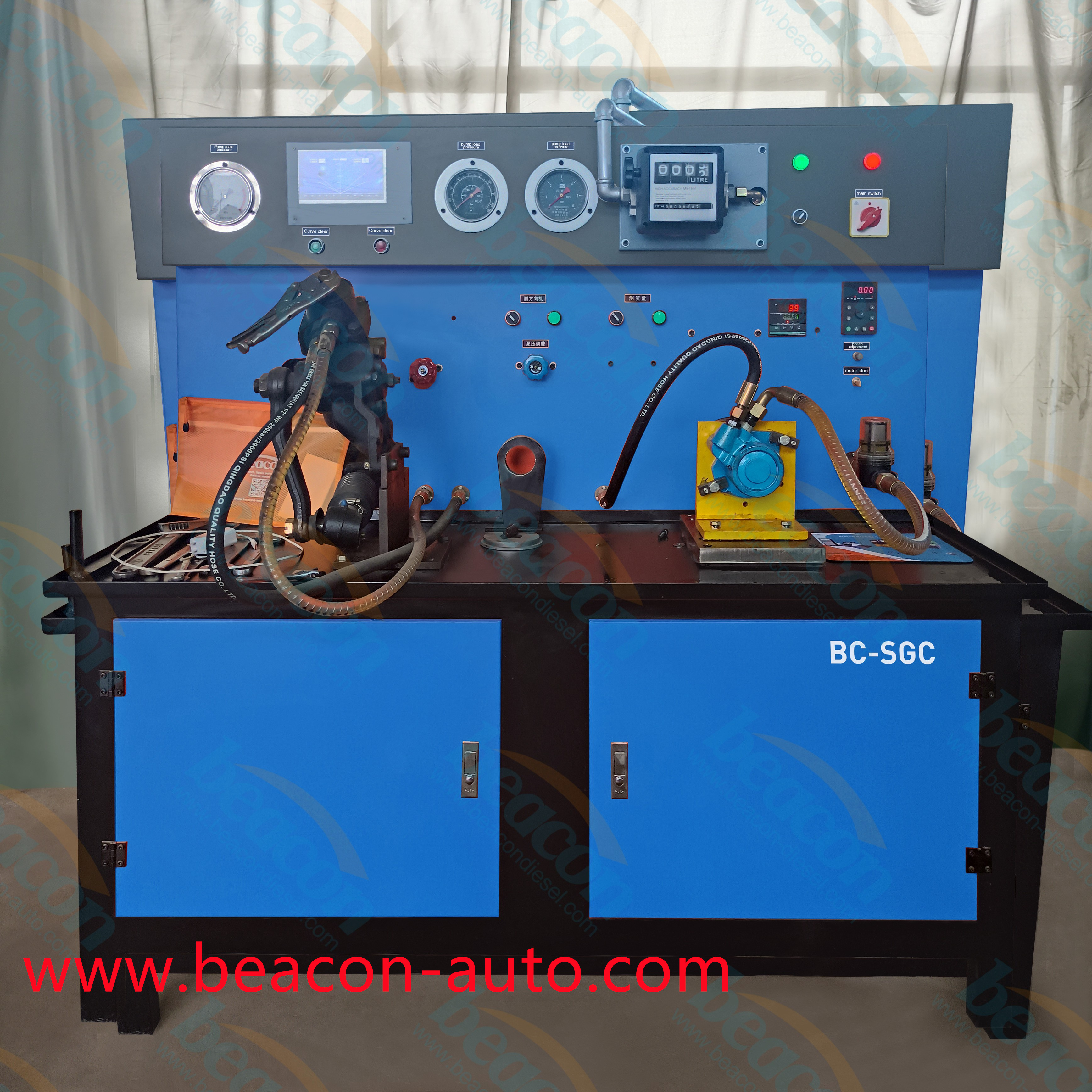

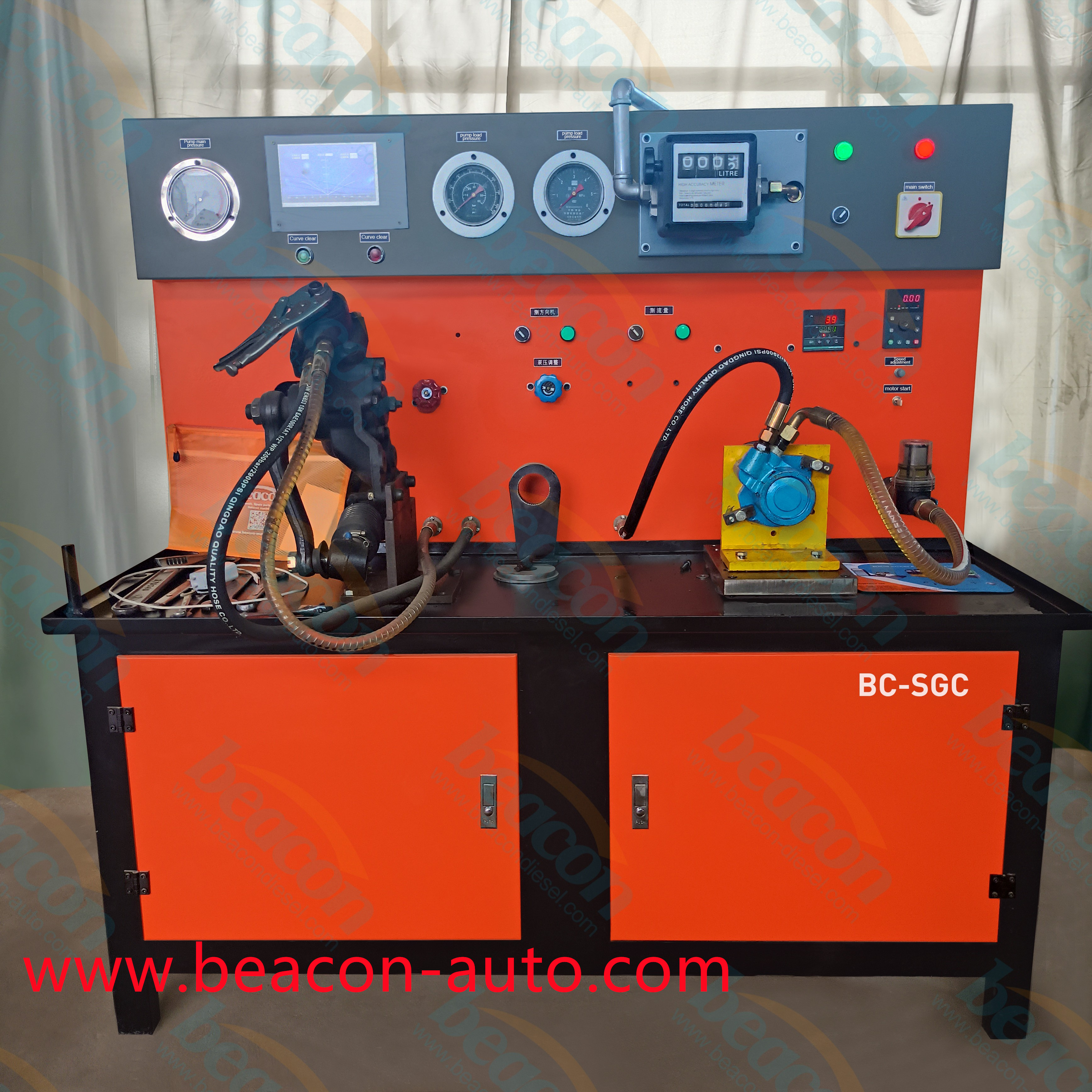

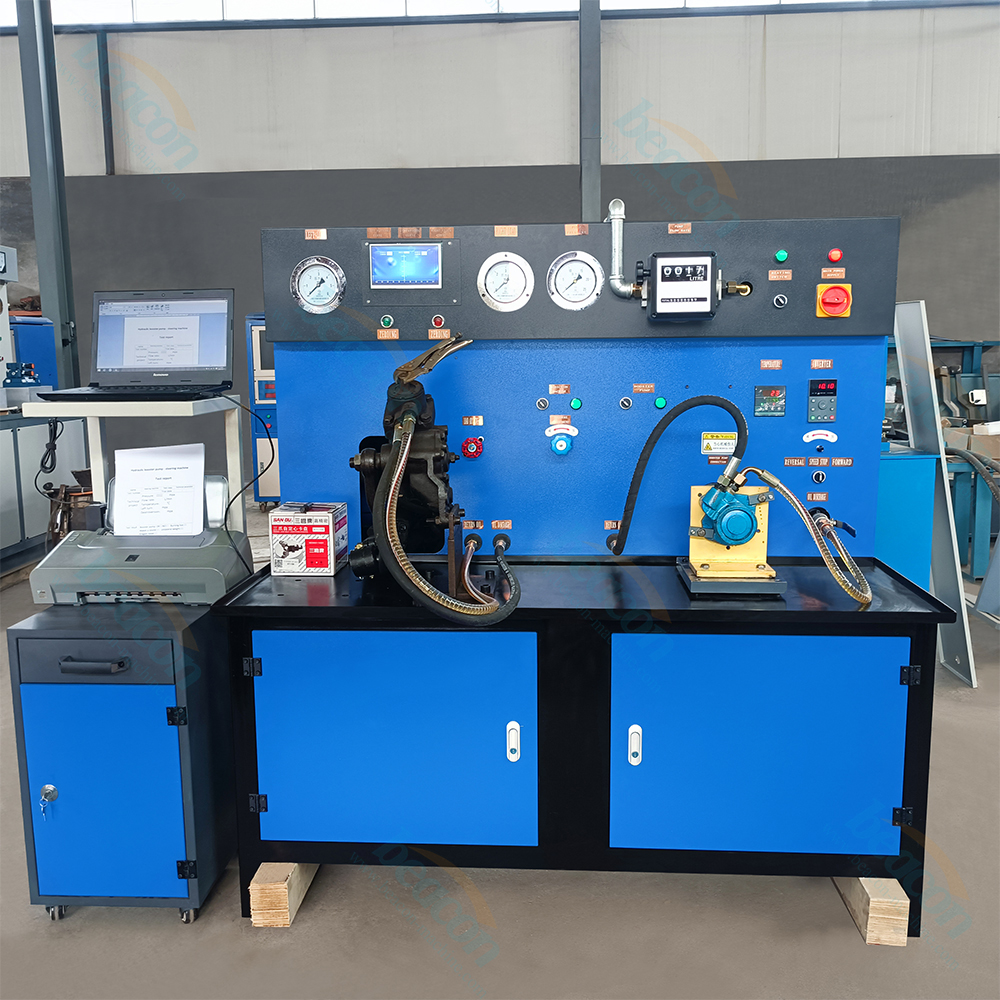

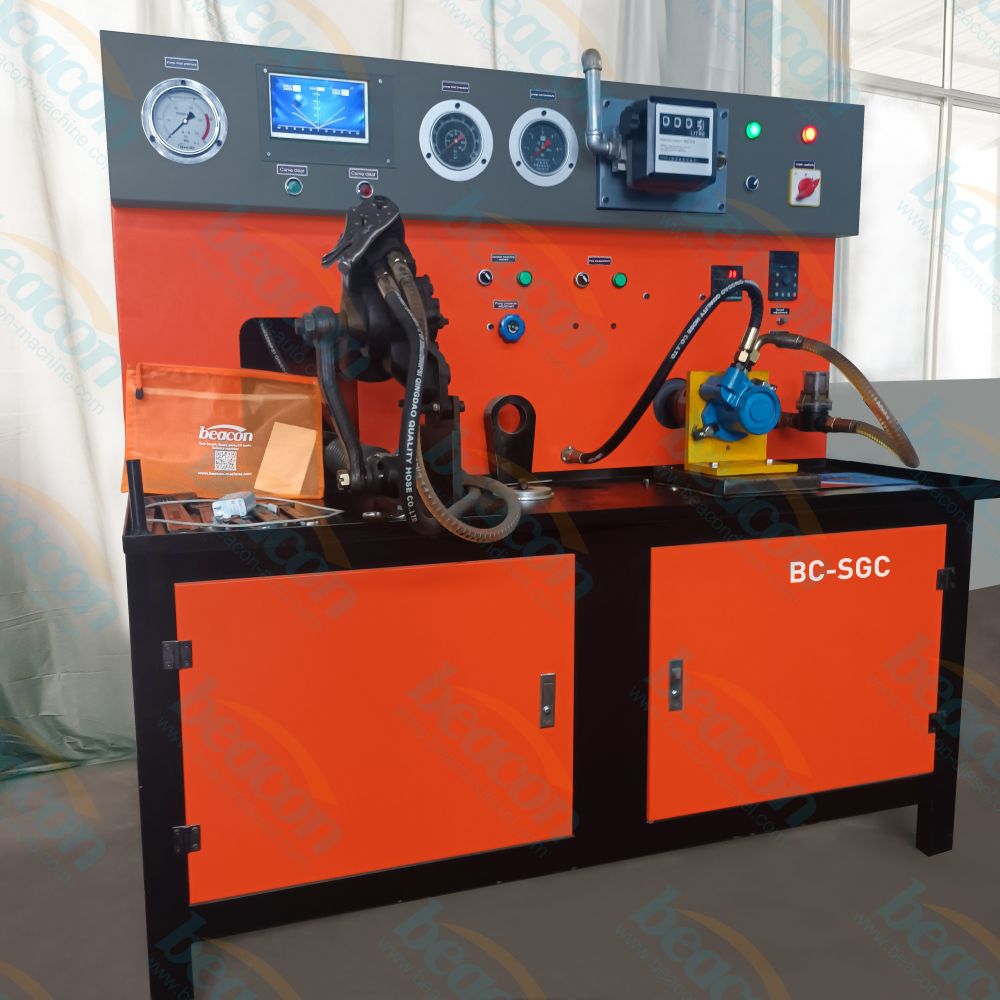

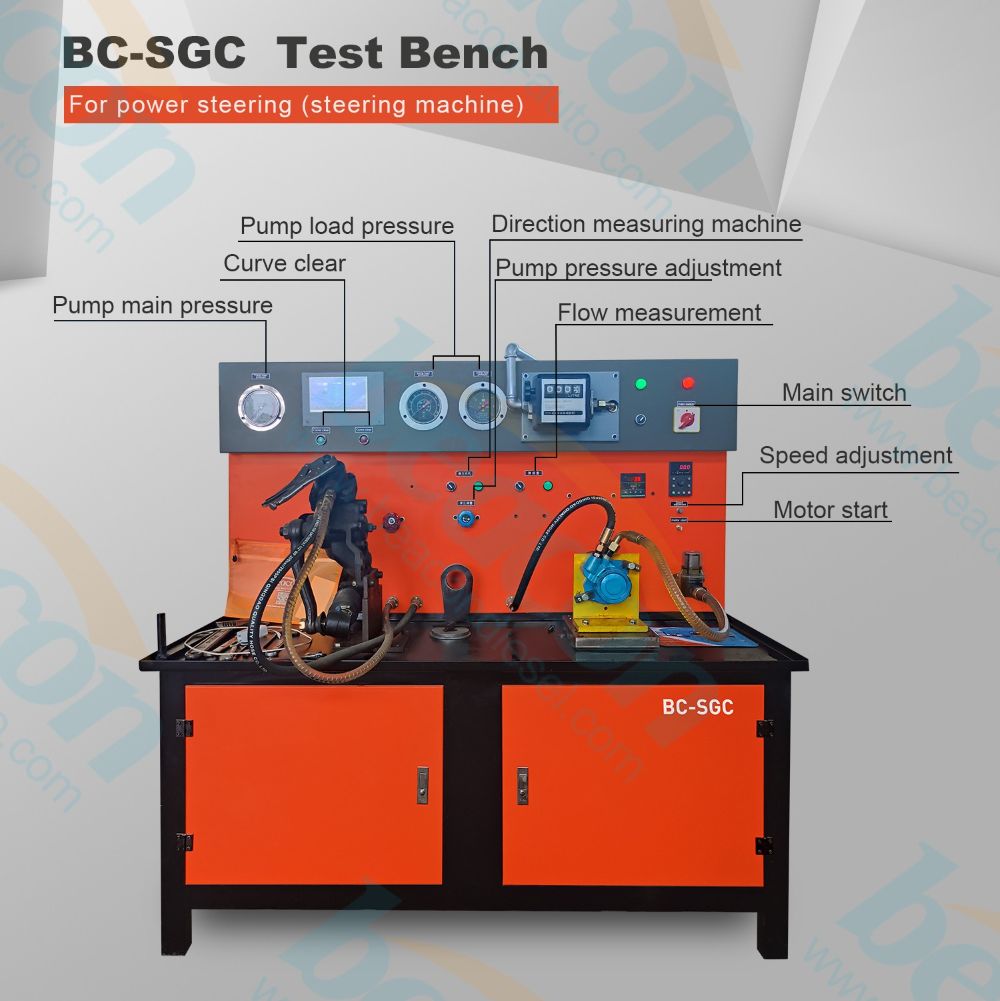

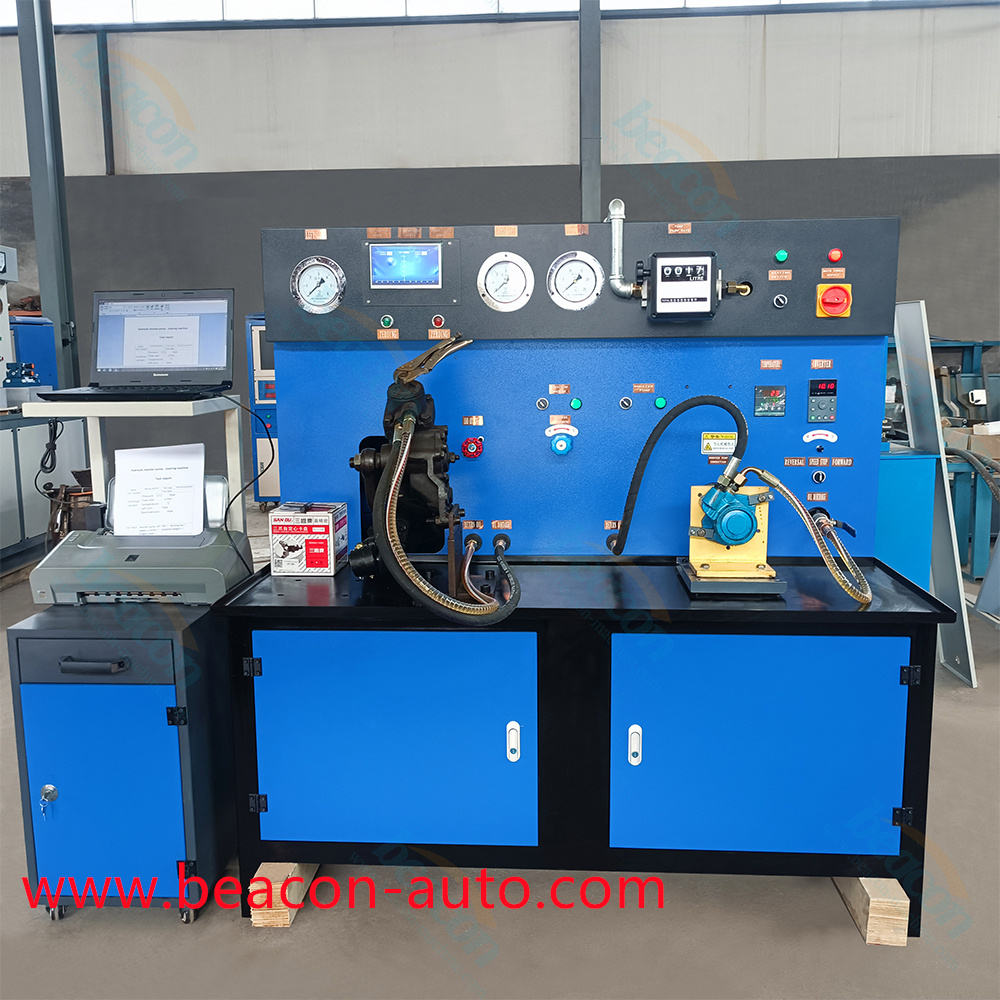

BC-SGC Стенд для испытания гидроусилителя руля и насоса гидроусилителя руля

 BC-SGC Стенд для испытания гидроусилителя руля и насоса гидроусилителя руля

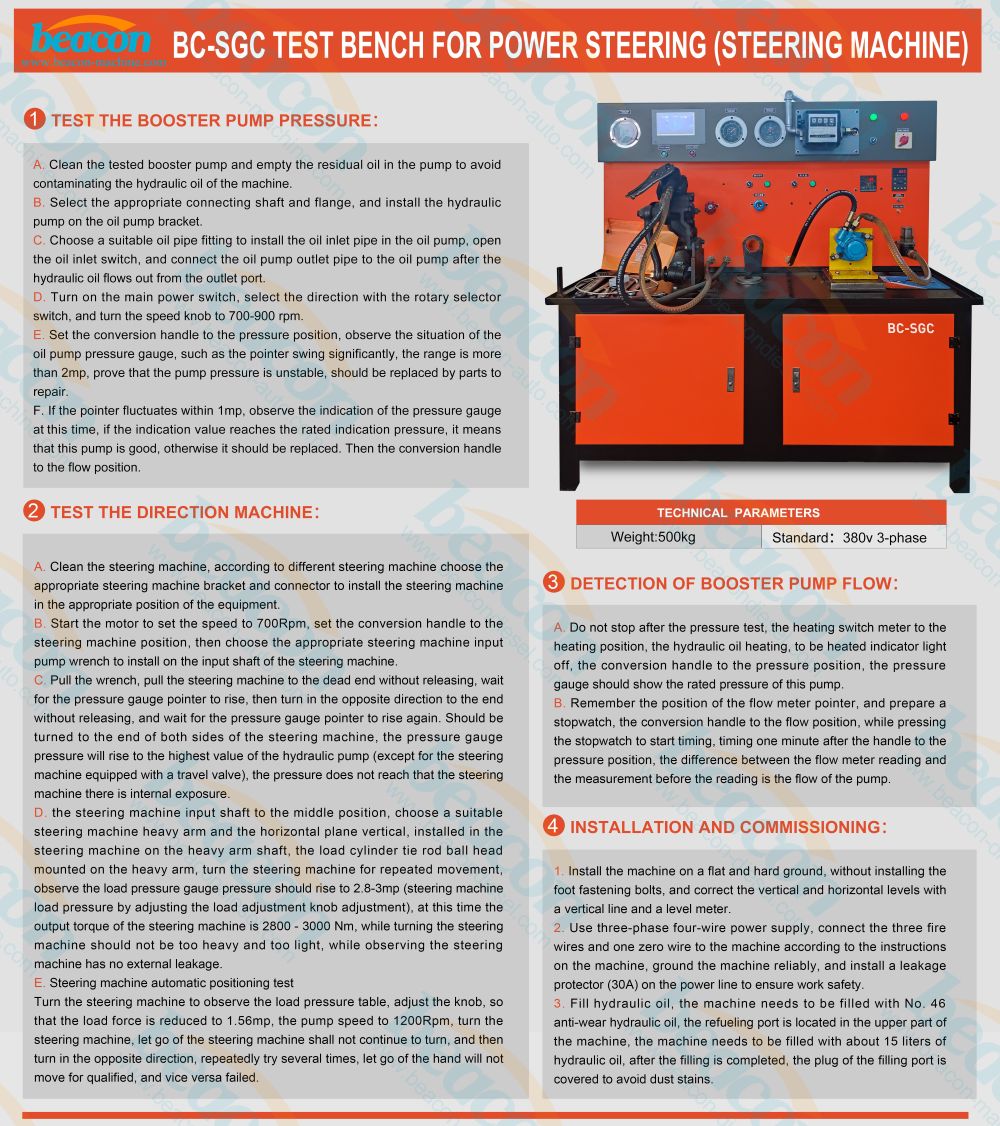

1 отрегулируйте давление насоса усилителя до давления усилителя, требуемого рулевой машиной.
2: Подключите трубку впуска масла и трубку возврата масла рулевого механизма
3: Трубка подачи масла представляет собой трубу высокого давления - двухслойную стальную проволоку, выдерживающую давление 30 МПа, а трубка возврата масла представляет собой полупрозрачную стальную проволочную трубу типа "змеиная кожа", которая удобна для наблюдения за внутренней утечкой рулевого двигателя.
4: Включите электромагнитный клапан рулевого механизма, давление питания поступает в рулевой механизм, поверните рулевое колесо влево и вправо, а вертикальный рычаг рулевого механизма вращается, чтобы тянуть силовой цилиндр вперед или назад.
5: Продольное расширение и сжатие тСиловой цилиндр заставит давление масла внутри цилиндра расти и падать, и сформирует симметричную кривую с давлением наддува мощности силового насоса

6: Длинный и короткий выбег кривой может указывать на то, что есть проблема с внутренней структурой рулевой машины
7: Внутренняя утечка, шпилька, чрезмерный свободный зазор, асимметричная помощь, неправильный эффект центрирования и т. д.
